Как выбрать зажимы и струбцины

  • Как выбрать зажимы и струбцины

Для точной обработки деталей важно хорошо их зафиксировать. В этом мастеру помогают зажимные приспособления — зажимы и струбцины. Они различаются по конструкции и принципу использования, что и определяет сферу их применения, будь то деревообрабатывающая мастерская или собственный гараж.

Струбцины предназначены для фиксации двух и более соединенных заготовок, например, деревянных или картонных деталей для склеивания, стальных листов для просверливания в них сквозного отверстия или металлических профилей для сварки. Существует несколько разновидностей струбцин, различаемых по конструкции.

В основе G-образной конструкции — массивная металлическая скоба из стали или чугуна, на одном конце которой закреплена неподвижная губка. Подвижная губка находится на винте, ход которого осуществляется за счет вращения рукоятки. Размер фиксируемых заготовок ограничен ходом губки внутри скобы. Струбцины с такой конструкцией широко применяются в столярном деле, при слесарных работах, сварке и монтаже конструкций.

F-образная конструкция позволяет фиксировать заготовки гораздо быстрее, чем G-образная. Состоит из рейки с неподвижной губкой, закрепленной перпендикулярно и подвижной губки, фиксируемой на держателе, который скользит по рейке вверх и вниз, что позволяет регулировать раскрытие в большом диапазоне для работы с различными по размеру деталями. Заготовки фиксируются между губками предмета с помощью винта или эксцентрикового рычага (у быстрозажимных моделей). Такая струбцина удобна при работе с металлическими, деревянными, картонными и пластиковыми деталями, когда необходимо быстро и бережно прижать их друг к другу, но не с таким большим усилием, как в G-образных моделях.

Угловая струбцина используется для стыковки заготовок под углом относительно друг друга. Состоит из двух частей, которые образуют угол в 45 или 90 градусов. В каждой части есть отверстие для заготовки, а прижим осуществляется за счет винтового механизма. Угловые струбцины получили широкое применение при проведении монтажных, сварочных, сборочных работ.

Т-образная струбцина служит при соединении больших секционных заготовок, например, при изготовлении мебели или монтаже оконных переплетов. Имеет длинную направляющую (свыше 1 м в длину), вдоль которой скользит подвижная губка. Вторая губка соединена с Т-образной винтовой рукояткой, которая при вкручивании обеспечивает прижим.

При покупке зажимного инструмента следует исходить из размера и формы деталей, которые предстоит обрабатывать. Первое, на что надо обратить внимание — это ширина зажима. От нее зависит максимальное раскрытие губок, а значит, величина заготовок, которые можно поместить в тиски или струбцину. В частности, для столярной мастерской, где приходится обрабатывать крупные детали, приобретают зажимной инструмент с максимальной шириной между губками до 500 мм. Для слесарных работ с небольшими по толщине металлическими заготовками и профилем выбирают тиски с диапазоном до 100 мм. Для мелких предметов (например, крепежных) или склеивания картона берут небольшие струбцины с рабочей шириной до 25 – 50 мм.

Если в работе важна не только ширина, но и высота зажимаемых деталей, обращают внимание на глубину зажима и высоту губок. Следует помнить: губки должны быть меньше детали, чтобы ее удобно было обрабатывать. Для очень крупных заготовок нужно выбирать инструмент с большой глубиной зажима, например, до 200 мм.

Важно также учитывать материал губок. Для работы с металлическими заготовками, камнем и твердой древесиной подходят приспособления с металлической поверхностью губок. Иногда она имеет насечки для наилучшего удержания. Пластик, картон, мягкую древесину грубыми зажимами можно повредить, поэтому для их обработки рекомендуется инструмент с пластиковыми или резиновыми накладками на поверхности губок, которые обеспечивают бережный прижим.


24.04.2018 14:52:31
0
396

Рекомендуемые статьи

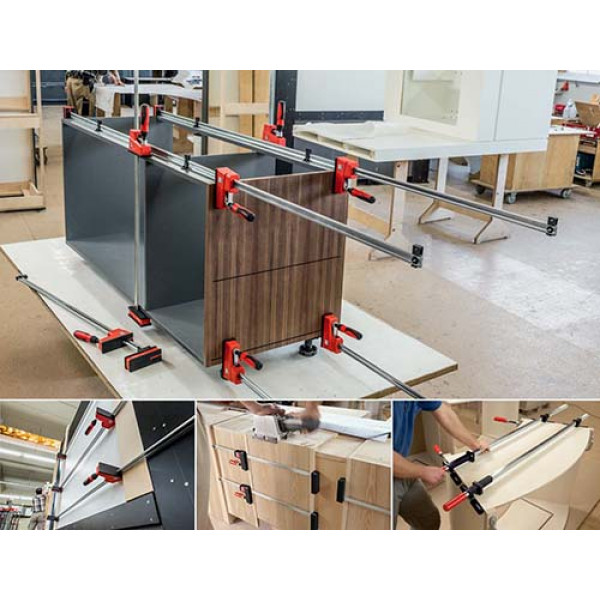

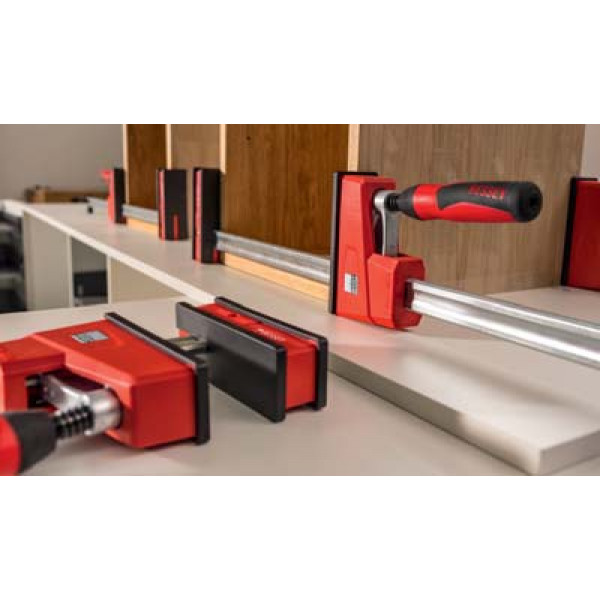

Универсальные струбцины Bessey для зажима деталей больших размеров
